[사운드라보] 퓨어톤 배선 모디파이

안녕하세요.
사운드라보입니다.

레스폴의 아웃풋잭을 퓨어톤으로 모디파이 하는 작업입니다.

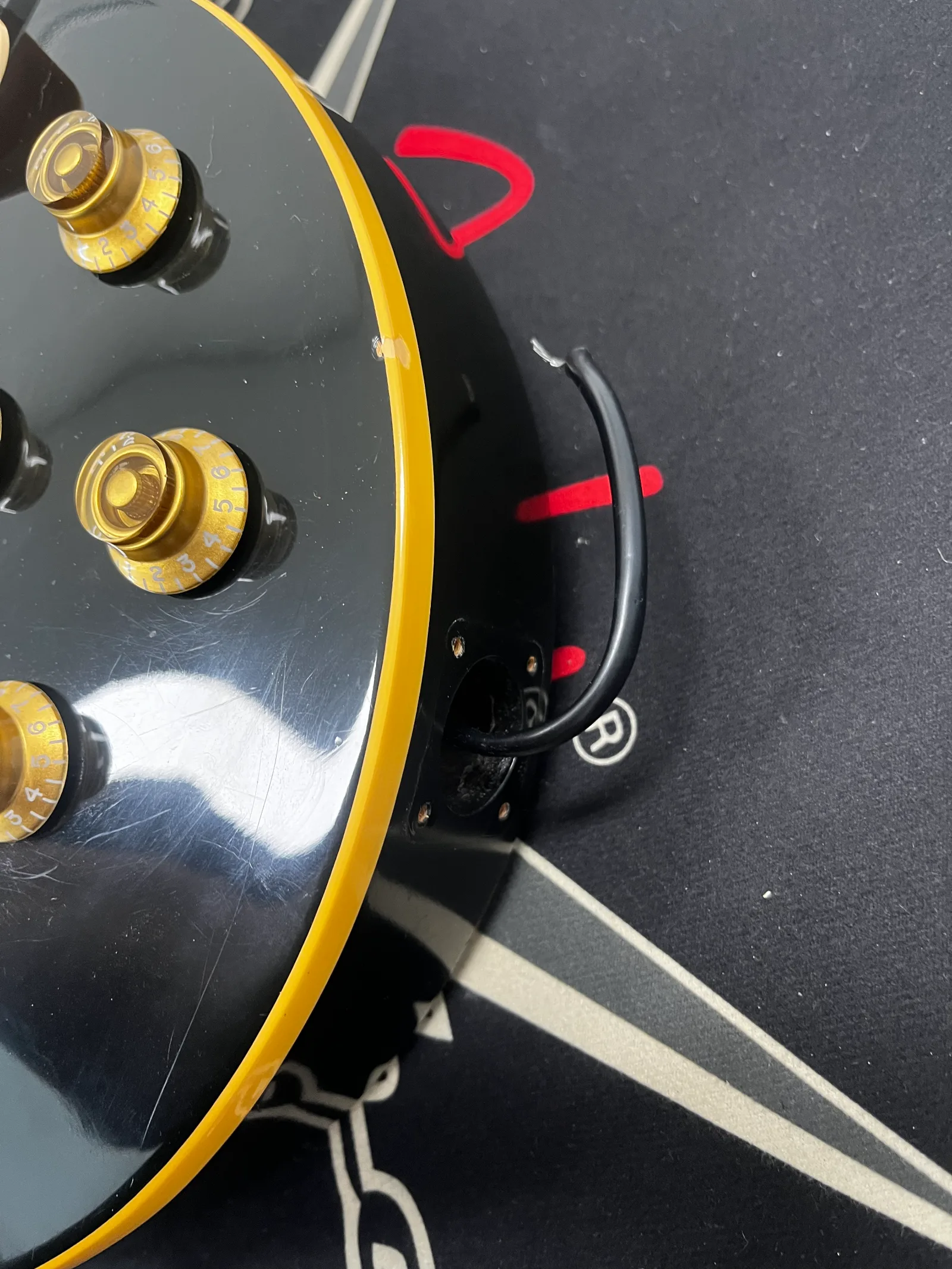

입고시의 상태 입니다.
두꺼운 검은 피복에 신호선으로 추정되는 선만 보이는 상태입니다.

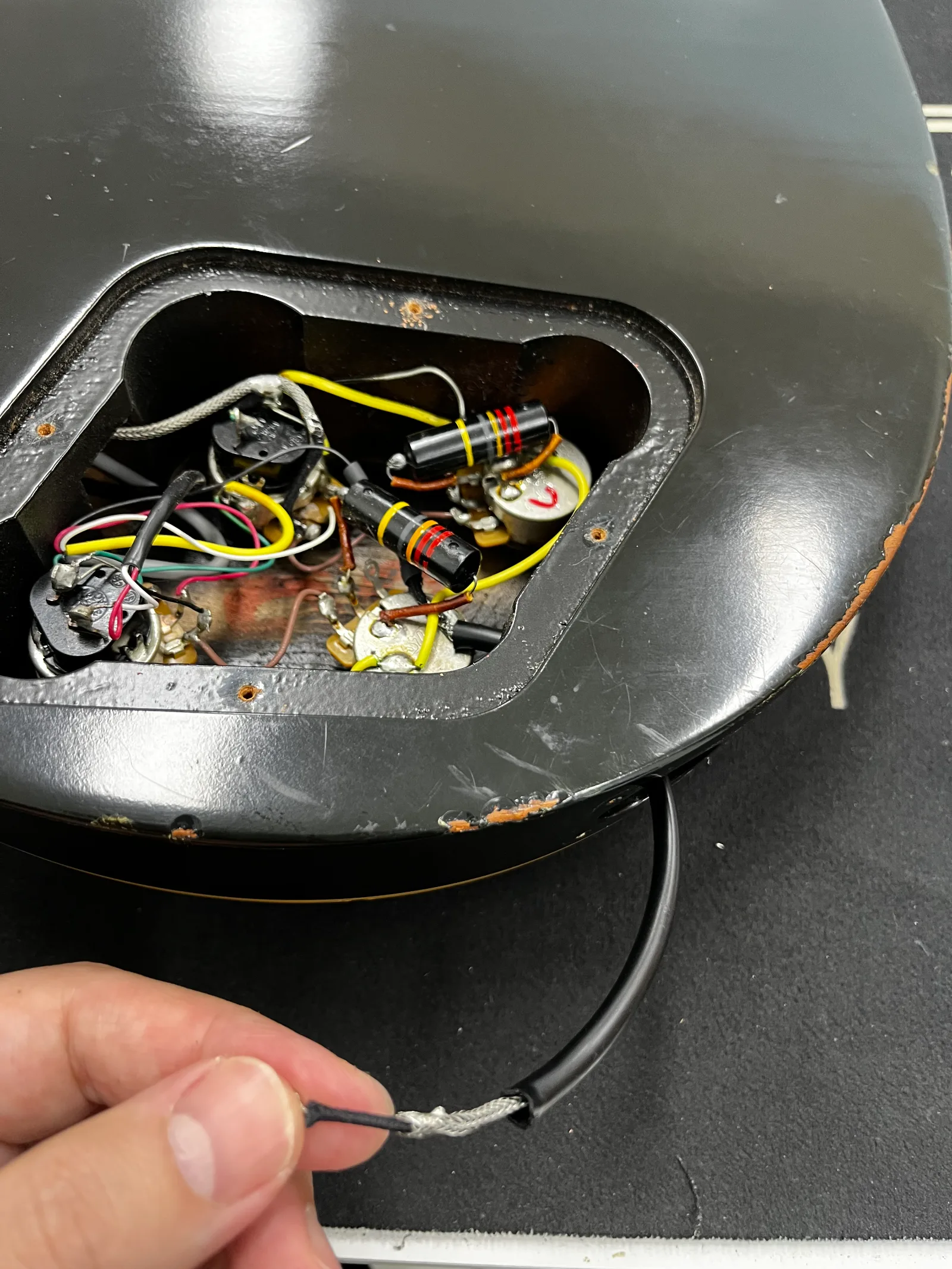

캐비티 플레이트를 열고 배선재를 정리 해보니 브레이디드와이어 였습니다.

심선을 보호하는 망선 자체가 그라운드로 사용 되는데,
면적이 넓어 열이 금방 식어버리기 때문에 납땜 난이도가 있는 선입니다.

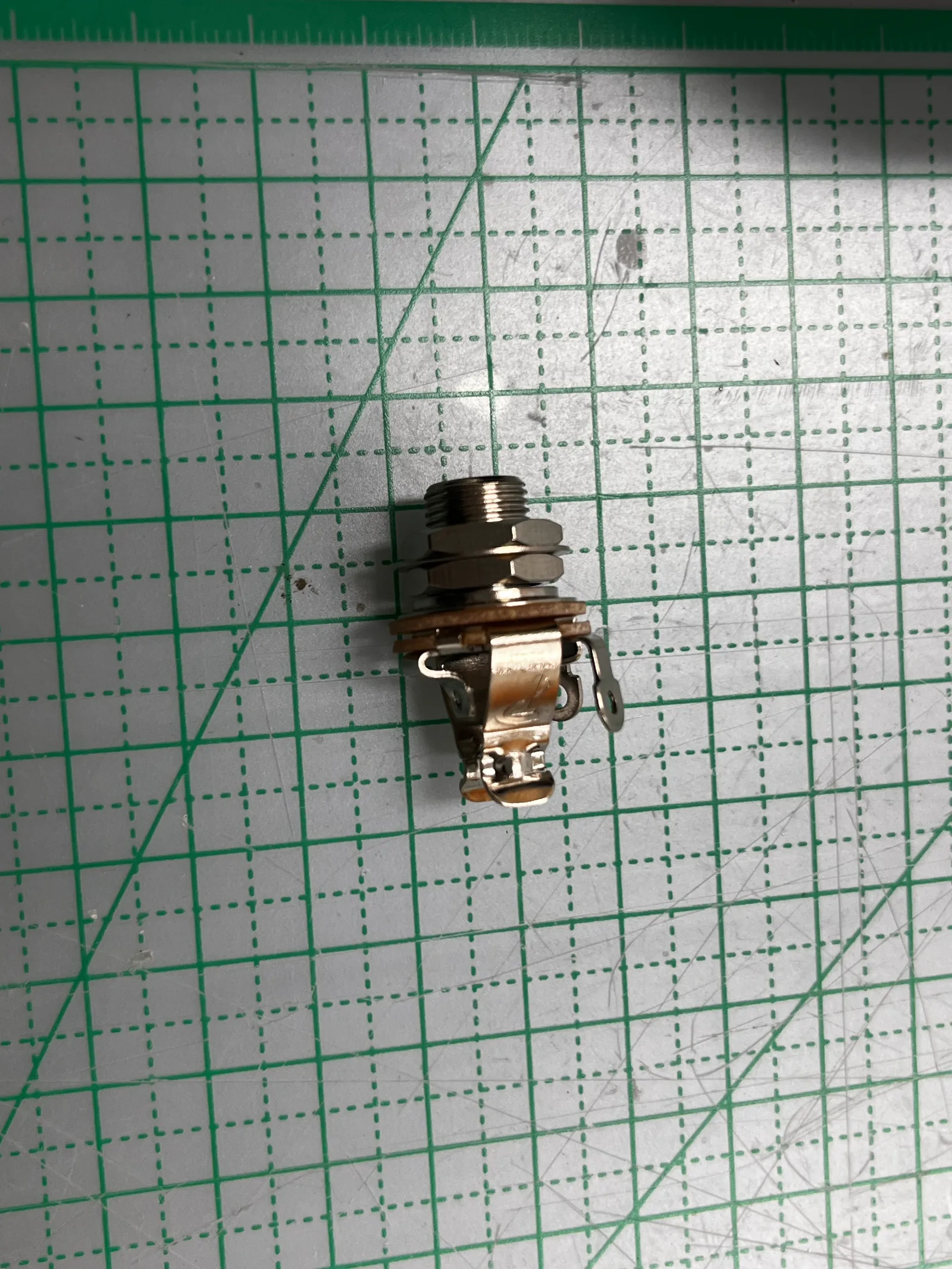

퓨어톤 모노 잭입니다.

일반 모노잭은 팁에 닿는 접점이 1개소인 것에 반해 퓨어톤은 팁 접점이 2개, 추가로 슬리브 접점도 2개로
접점관리가 매우 우수한 고급 잭입니다.

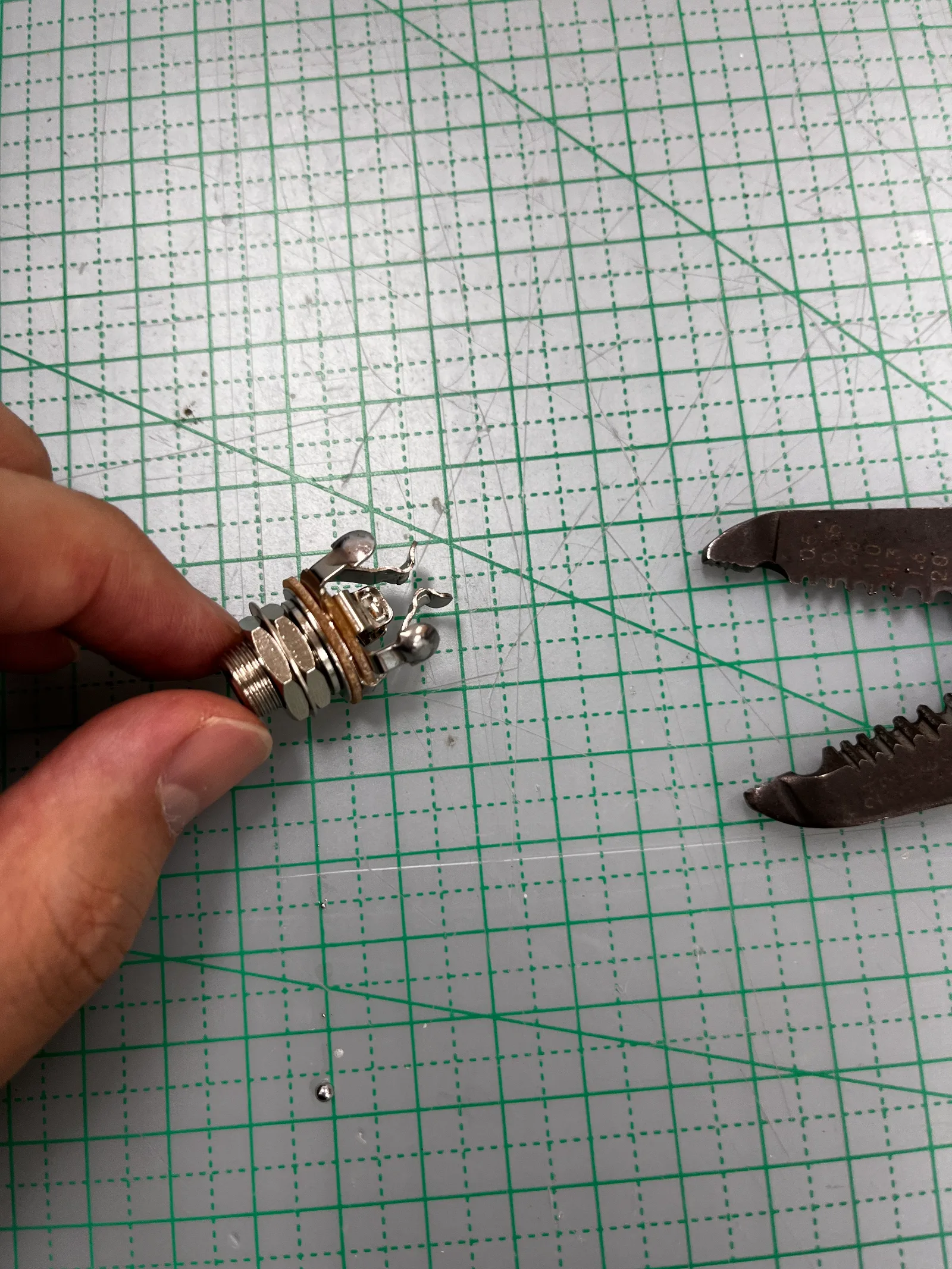

핫 단자와 그라운드 단자에 각각 예비납땜을 진행하였습니다.

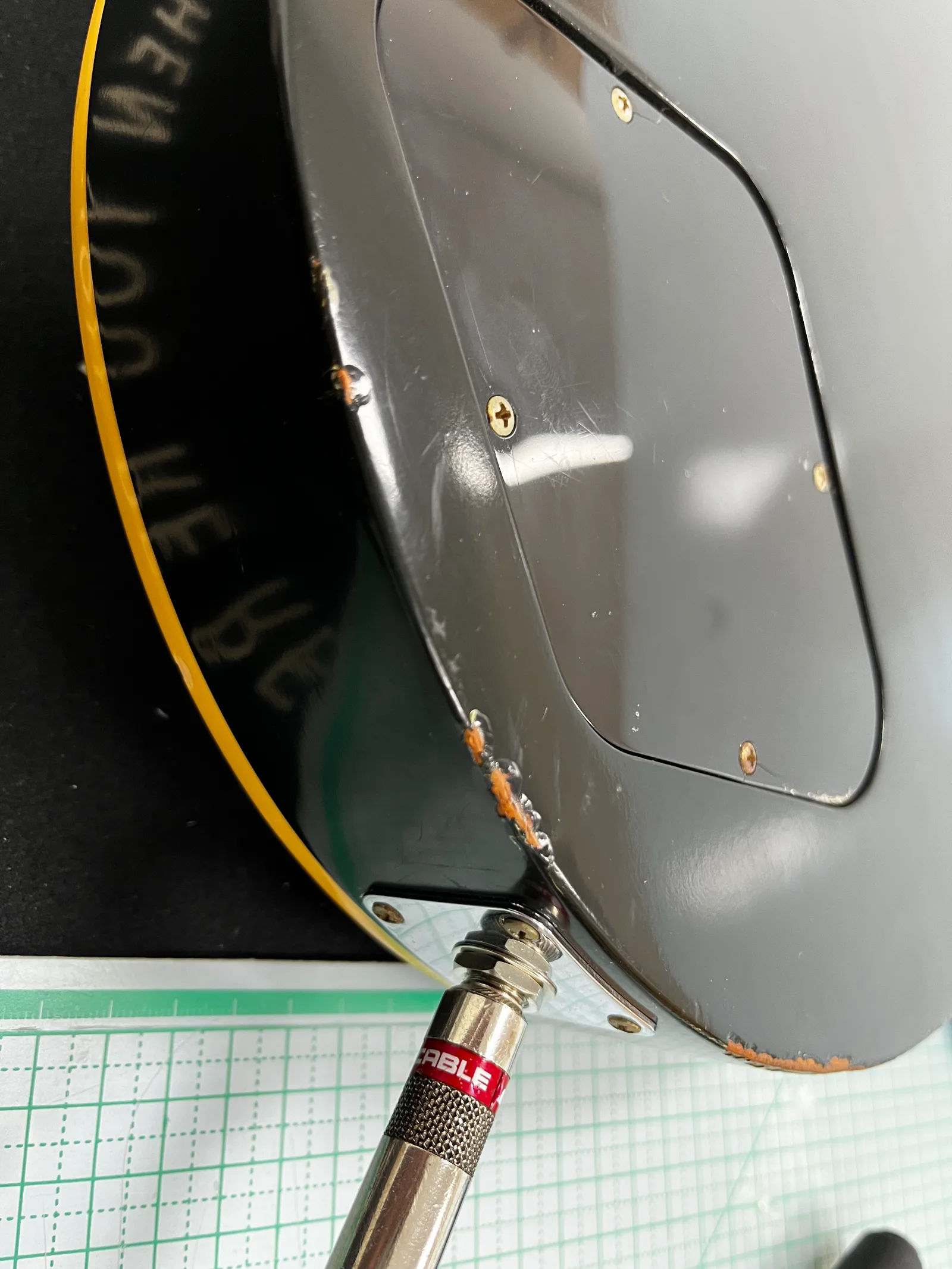

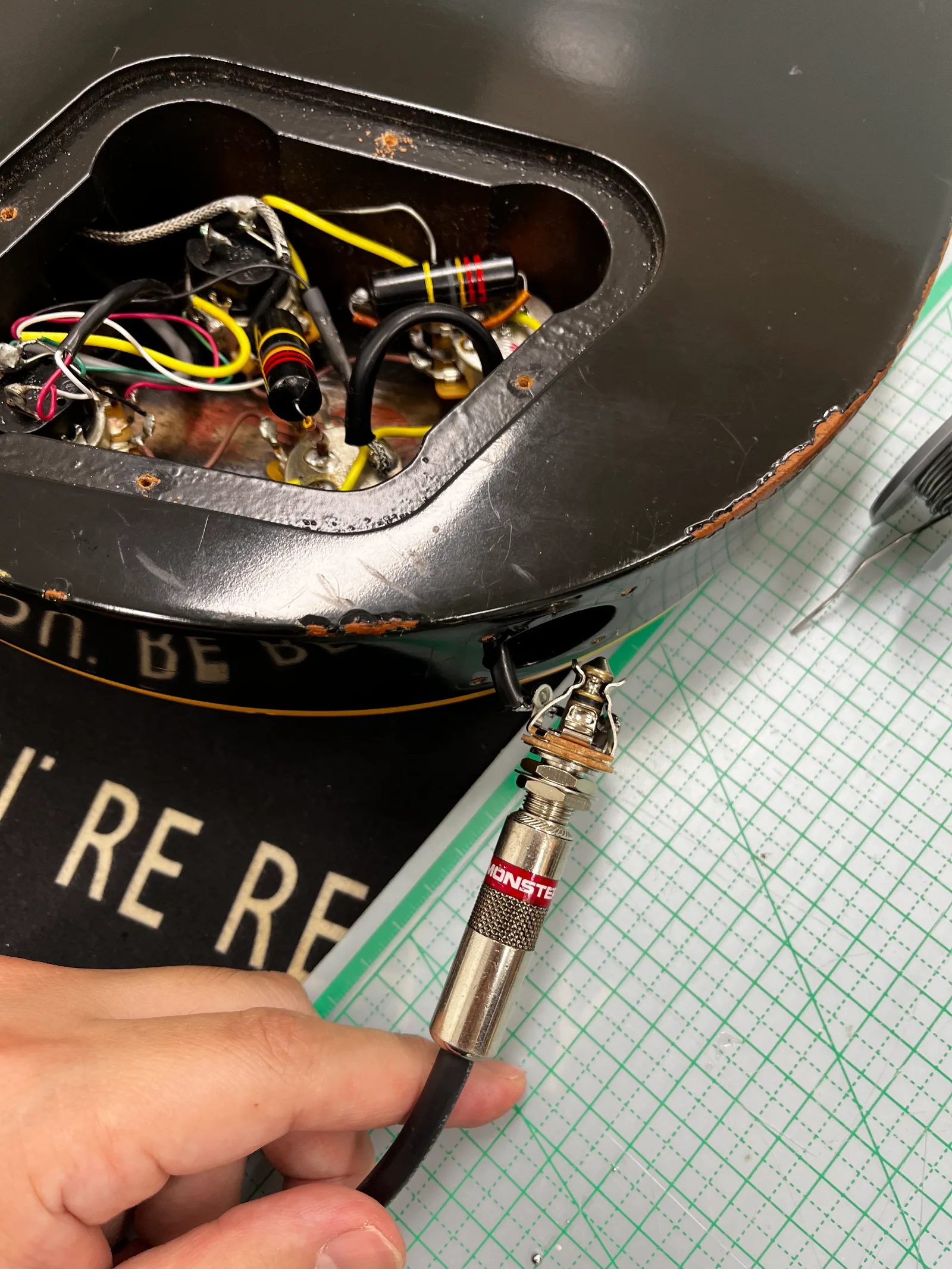

이후 와이어와 납땜하여 연결해주었습니다.

---
